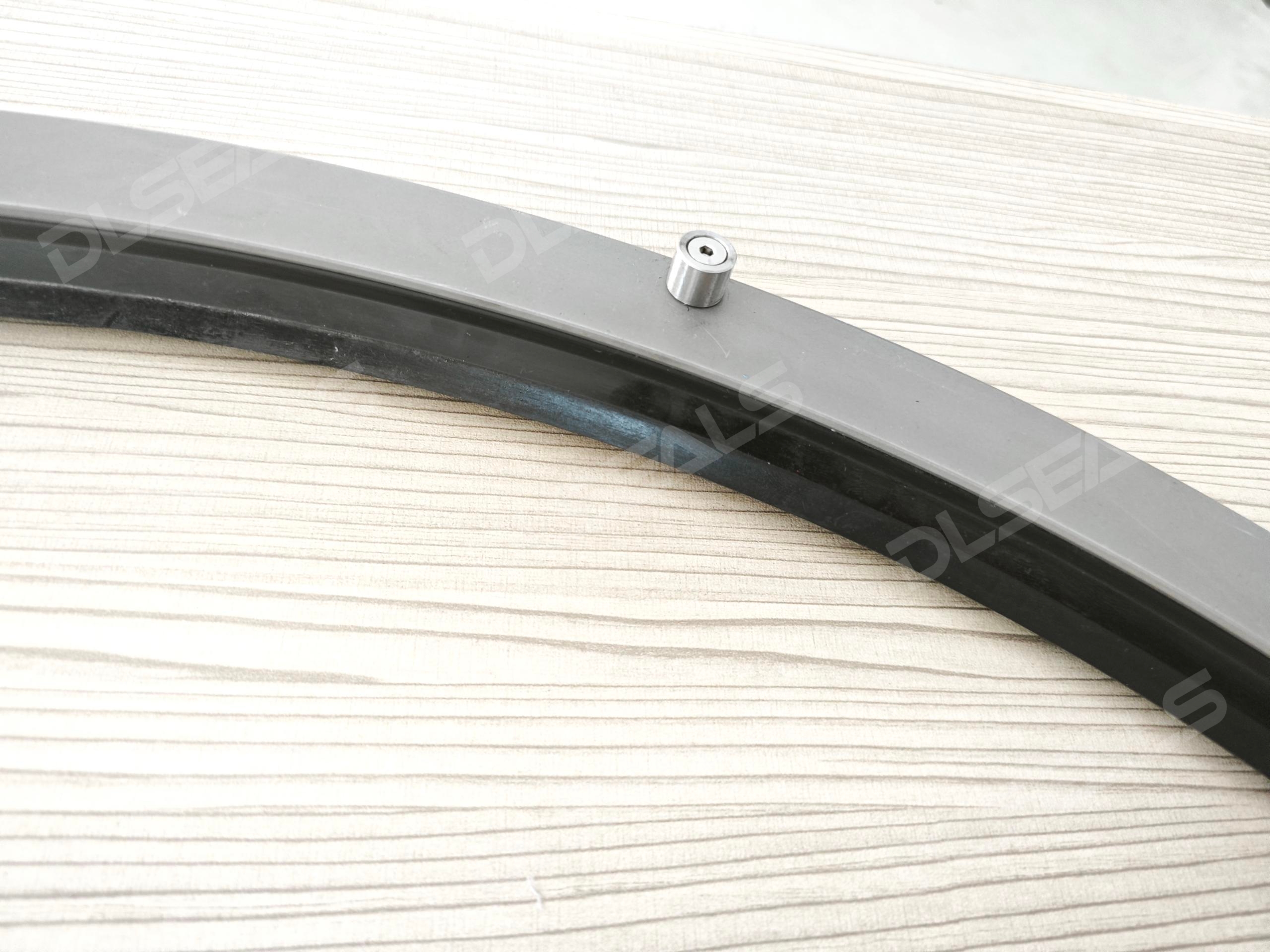

在液壓傳動、氣動控制、航空發動機密封等高端裝備領域，密封系統的可靠性直接決定了設備的安全運行壽命與性能邊界。而作為密封組件中看似"簡單"的基礎零件，定位銷（Locating Pin）卻以其獨特的功能定位，成為連接密封件、配合件與安裝環境的"精度樞紐"。本文將從密封系統的裝配邏輯出發，深入解析定位銷在密封件中的技術作用與設計哲學。

一、定位銷的核心功能：密封系統的"基準錨點"

密封件的核心使命是阻斷介質泄漏，其性能實現依賴于兩個關鍵前提：?密封界面的絕對貼合與密封結構的剛性穩定。而定位銷的存在，正是通過解決"如何精準實現這兩個前提"的問題，成為密封系統的"基準錨點"。

1.1 裝配維度：解決"位置不確定性"的精密對中工具

密封件的裝配往往涉及多組件協同（如密封件本體、殼體、軸/缸筒、端蓋等），任何微小的錯位都可能導致密封界面偏載、局部擠壓不足或過度磨損。定位銷通過"圓柱面+端面"的雙重約束（或錐面定位的特殊形式），為密封件與配合件建立三維空間基準。

以法蘭連接密封為例，法蘭密封墊片的安裝需保證其與法蘭密封面的完全貼合。若缺乏定位銷，墊片可能因法蘭螺栓孔對中偏差出現偏移，導致螺栓預緊力分布不均，最終形成泄漏通道。而定位銷的插入，能強制墊片與法蘭孔位對齊，顯著降低墊片的平面度誤差，確保預緊力均勻傳遞，從裝配源頭避免泄漏風險。

1.2 動態維度：抑制"工況擾動"的結構穩定器

在動態密封場景（如旋轉軸密封、往復式液壓缸）中，密封件需承受周期性載荷、振動沖擊或介質壓力波動。此時，定位銷的"剛性連接"特性可有效抑制密封件的相對位移，避免因結構松動導致的密封失效。

典型如汽車發動機氣缸墊，需同時應對燃燒室高壓燃?xì)獾臎_擊、冷卻液的溫度循環及機油的潤滑環境。氣缸墊通過定位銷與缸體、缸蓋的定位孔配合，在發動機爆燃瞬間，定位銷能限制墊片的徑向膨脹變形，防止因墊片"鼓包"導致的燃?xì)庑孤?；在熱循環中，定位銷的熱膨脹特性還可緩解墊片因不同材料熱膨脹差異產生的內應力，延長其疲勞壽命。

1.3 補償維度：平衡"制造誤差"的柔性調節器

實際工程中，受加工工藝限制（如鑄造收縮率波動、數控銑削的刀痕誤差），密封件與配合件的關鍵尺寸（如孔徑、槽寬）難以做到絕對一致。定位銷通過"過盈配合+彈性變形"的特性，可實現對制造誤差的主動補償，提升裝配一致性。

例如，在液壓閥塊的密封安裝中，密封槽深度與密封圈截面直徑的加工公差難以完全匹配。若直接壓入安裝，可能因槽深過淺（密封圈壓縮率不足）或過深（壓縮率過大導致永久變形）影響密封效果。此時，定位銷采用階梯軸結構（頭部直徑略大于密封槽寬度，桿部直徑略小于槽寬），通過頭部的徑向擠壓補償槽深偏差，使密封圈的實際壓縮率穩定在最佳區間，確保密封界面既無泄漏又無過度損傷。

二、定位銷的技術設計：從功能需求到失效機理的深度耦合

定位銷的設計絕非簡單的"鉆孔+車削"，其幾何參數、材料選擇與表面處理需與密封系統的工況（壓力、溫度、介質、運動形式）深度耦合，任何設計缺陷都可能引發連鎖失效。

2.1 幾何參數設計：精度與強度的平衡藝術

定位銷的關鍵幾何參數包括直徑、長度、配合公差及表面粗糙度。設計時需在"剛度"與"裝配性"之間取得平衡：

• ?直徑?：需根據密封間隙合理匹配，既保證定位銷自身的抗彎曲剛度（避免裝配或工況載荷下變形），又避免因直徑過大與密封件產生干涉；

• ?長度?：需覆蓋密封件的主要承載區域，確保在裝配預緊或動態載荷下，密封件不會因定位銷長度不足而發生偏移；

• ?配合公差?：過盈量的控制是核心——過小的過盈量無法有效限制相對位移，過大則會導致裝配應力集中，造成定位銷或配合孔的表面損傷（如微裂紋），最終引發疲勞斷裂。實際設計中，通常通過H7/p6或H7/r6等配合公差帶實現適度的過盈配合。

2.2 材料與表面處理：工況適配的可靠性工程

定位銷的材料選擇需綜合考慮耐腐蝕性、抗疲勞性與摩擦特性?：

• 在腐蝕性介質（如海水、酸性溶液）環境中，需選用耐蝕性強的材料（如316L不銹鋼、哈氏合金C-276）；

• 在高溫環境（>300℃）中，需采用高溫合金或表面滲碳處理的合金鋼，避免材料軟化導致的定位失效；

• 在低摩擦需求場景（如氣動密封），可采用銅合金或表面鍍PTFE處理，減少裝配時的摩擦阻力，防止密封件被劃傷。

表面處理技術對定位銷的性能影響顯著。例如，通過激光表面紋理技術在定位銷圓柱面加工微米級凹坑，可在接觸界面形成"動壓潤滑效應"，降低裝配時的摩擦扭矩，同時增強定位銷與配合孔的結合力（紋理的機械鎖合效應）。

2.3 失效機理與優化方向

定位銷的常見失效模式包括塑性變形、疲勞斷裂與磨損失效?：

• 塑性變形多發生在高過盈量或頻繁沖擊載荷場景，需通過優化過渡圓角（減少應力集中）或采用彈塑性材料模型預測變形量；

• 疲勞斷裂常見于動態密封系統（如往復泵密封），需通過表面強化（如噴丸處理、感應淬火）提高表面殘余壓應力，同時控制表面粗糙度以減少裂紋萌生源；

• 磨損失效主要由裝配時的相對滑動引起，可通過優化表面紋理（如交叉網格紋）或采用自潤滑涂層降低摩擦系數，同時控制配合間隙以減少滑動距離。

結語

在密封系統的"精密劇場"中，定位銷雖非聚光燈下的主角，卻是確保"表演"（密封效果）成功的關鍵配角。其技術價值的本質，在于通過對"位置精度""結構穩定""誤差補償"三大核心問題的解決，將離散的密封組件轉化為協同工作的有機整體。從裝配到動態運行，從誤差補償?shù)绞Х雷o，定位銷以其看似簡單的設計，支撐著高端裝備密封系統的高可靠性與長壽命。
