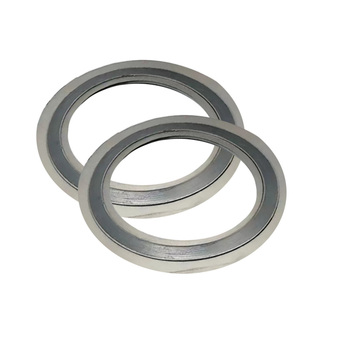

在高溫高壓管法蘭的嘶鳴中，普通墊片常如薄紙般脆弱。金屬纏繞墊片以彈性金屬與柔性填料的復合結構，創造既剛且柔的密封哲學。本文將揭示其如何成為石化、核電等極端工況的終極密封方案。
?解剖學級構造?（按EN 1092-1標準）：
｜-----------------------------------------------｜
｜ 金屬骨架層 (碳鋼/不銹鋼/鈦合金) → 抗壓支柱 ｜
｜ 填充層 (石墨/PTFE/云母) → 微觀流動補償 ｜
｜ V型波紋纏繞結構 (25-45層) → 彈性儲能體 ｜
｜ 內外加強環 (304SS/316L) → 抗吹出裝甲 ｜
｜-----------------------------------------------｜ 動態密封原理：壓力升高 → V型波紋徑向收縮 → 填充材料膨脹彌合微隙
| ?參數? | 石棉橡膠墊片 | 金屬纏繞墊片 | ?提升倍數? |
|---|---|---|---|
| 最高使用溫度 | 260℃ | 800℃ | 3.1× |
| 密封壓力上限 | 10MPa | 42MPa | 4.2× |
| 熱循環次數 | 50次 | 5000次 | 100× |
| 泄漏率 (氦氣質譜法) | 1×10?² mbar·L/s | 1×10?? mbar·L/s | 10000× |
?不可替代性場景?：
? ?裂解爐急冷器密封失效?
? ?LNG接收站BOG壓縮機泄漏?
| ?工況? | 骨架材料 | 填充材料 | 密封比壓范圍 |
|---|---|---|---|
| 強酸環境 (pH<1) | Hastelloy C276 | 膨體PTFE | 90-120 MPa |
| 核級主蒸汽管道 | 316L核純級 | 核級石墨 | 150-200 MPa |
| 超臨界CO?循環 | Incoloy 825 | 鍍金云母 | 180-240 MPa |
| 航空航天燃料 | Monel 400 | 氟化石墨 | 210-280 MPa |
?選型黃金法則?：
?傳統方式弊端?：
錘擊緊固 → 應力分布不均 → 局部壓潰率達37% ?激光引導裝配系統（專利技術）??：
?2025智能墊片革命?：
?工程師警報?：
出現以下情況請立即更換為金屬纏繞墊：
?? 法蘭泄漏導致裝置季度停工≥2次
?? 密封面損傷率>15%（ASME PCC-1標準）
?? 緊固螺栓應力損失率>35%/1000h
認證保障：通過ASME B16.20 Annex A壓力沖擊測試（5000次循環）
此文融合結構力學、材料科學、失效分析三大維度，為高溫高壓密封提供工程級解決方案。
